Современное строительство и инженерная защита территорий все чаще сталкиваются с необходимостью возведения надежных, эффективных и экономичных ограждающих конструкций. Особую сложность представляют работы в условиях высокого уровня грунтовых вод, слабых и обводненных грунтов, а также в непосредственной близости от существующих зданий и инфраструктуры. В этом контексте шпунт Ларсена уже более столетия остается одним из наиболее востребованных решений для создания водонепроницаемых и прочных стен в грунте. Данная статья посвящена рассмотрению ключевых аспектов применения шпунтовых ограждений из профиля Ларсена для защиты грунтовых конструкций, их преимуществ, особенностей монтажа и практических примеров использования.
Что такое шпунт Ларсена
Шпунт Ларсена — это специальный стальной профиль, который используют, как ключевой элемент в сложной задаче защиты грунтовых конструкций от обрушения и подтопления.
Его уникальная замковая система обеспечивает высокую прочность и водонепроницаемость стенки, делает его идеальным решением для устройства и укрепления стен котлована в СПб и других городах России, укрепления берегов, строительства дамб и тоннелей.
Несмотря на появление новых материалов и технологий, шпунты Ларсена остаются эталоном надежности и экономической эффективности для широкого спектра инженерно-геологических условий. Далее мы рассмотрим принципы работы, сферы применения и главные преимущества этого универсального решения.
Шпунт Ларсена: конструкция, принцип работы и сферы применения
Итак, мы выяснили, что шпунт Ларсена — это важнейший элемент в современном строительстве, особенно в гидротехническом и гражданском. Давайте разберем его конструкцию, принцип работы и применение.
Конструкция шпунта Ларсена

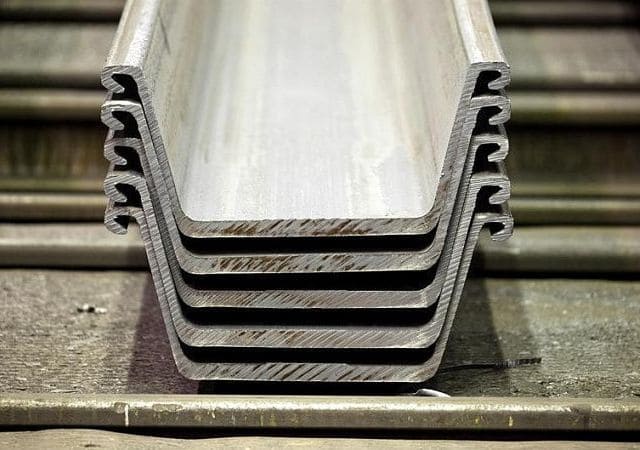

Шпунт Ларсена — это холодногнутый стальной профиль особой формы. Его ключевая особенность — система замков по обеим длинным кромкам.
Профиль имеет сложную корытообразную форму, напоминающую желоб. Замки расположены на краях профиля и имеют конструкцию паз и гребень. При забивании соседних профилей эти замки надежно соединяются, образуют непрерывную и прочную стену.
Изготавливают шпунт из высококачественной стали, например, углеродистой СТ3КП или легированной 16ХГ. Это обеспечивает высокую прочность и долговечность. Шпунты могут иметь различную толщину и длину в зависимости от проекта.
Существует несколько российских стандартных типоразмеров (Л1, Л2, Л3, Л4, Л5, Л6 и т. д.). Они различаются высотой профиля, толщиной стенки и, как следствие, несущей способностью. Чем больше номер, тем мощнее профиль.
Импортные шпунты отличаются, как маркировкой, таки конструкцией, однако принцип их работы одинаков. Из импорта можно встретить следующие шпунты:
- AZ — Z-образные модели из Европы;
- AU — классический шпунт Ларсена из Европы;
- VL — чешский аналог российской Л-серии;
- GU — очень прочные шпунты из высококачественной конструкционной стали.
Принципы работы шпунта Ларсена
Принцип работы основан на создании сплошной подпорной стенки в грунте.

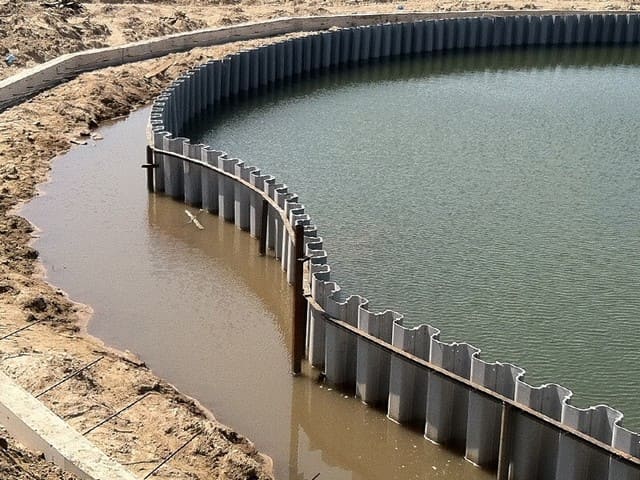

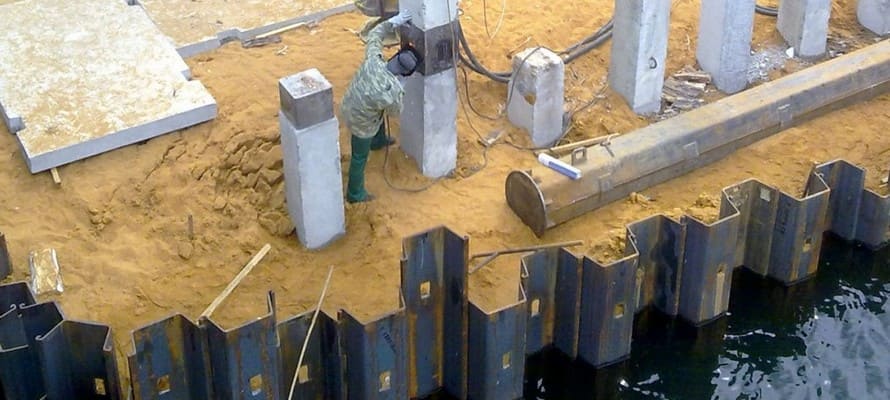

Для формирования стены балки погружаются в грунт поочередно, одна за другой. Замок каждой следующей защелкивается с замком предыдущей. Образование контура происходит благодаря замковому соединению, отдельные элементы образуют единый, водонепроницаемый или мало водопроницаемый контур в земле.
Конструкция работает как консольная балка, защемленная в грунте. Она воспринимает горизонтальное давление грунта и воды с внешней стороны и удерживается за счет собственной жесткости и заделки в более глубокие, устойчивые слои почвы.

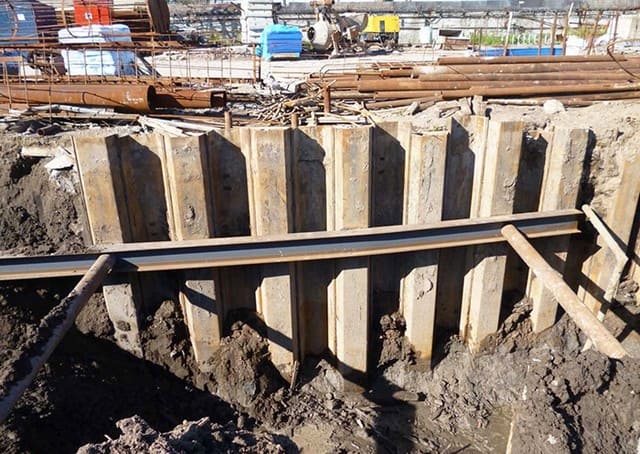

При необходимости, для большей устойчивости при высоких нагрузках, шпунтовую стену укрепляют анкерами или распорками. Анкеры закрепляются в устойчивом грунте за стеной и «натягивают» её. Распорки же упираются в противоположную стенку котлована.
Где применяют шпунт Ларсена
Шпунт Ларсена невероятно универсален и используется в самых разных областях:
1. Гидротехническое строительство:

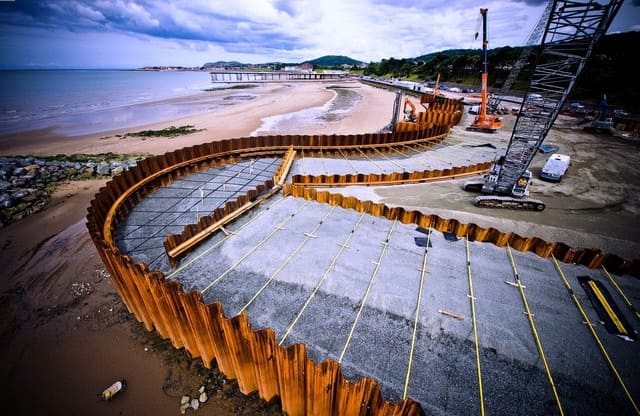

- Строительство набережных, причалов, пирсов.
- Устройство дамб, молов, волноломов.
- Реконструкция и укрепление береговых линий.
2. Гражданское и промышленное строительство:

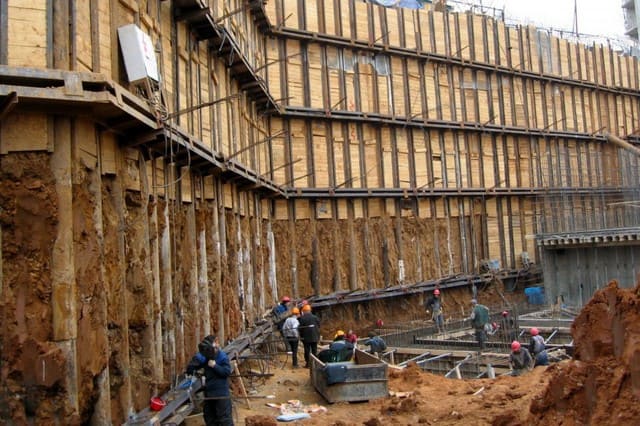

- Устройство ограждений котлованов — это основное применение в городе. Стенка из шпунта позволяет вести разработку котлована глубоко и безопасно, без обрушения стенок и без повреждения соседних зданий.
- Защита от проникновения грунтовых вод в котлован.
3. Дорожное строительство:
- Устройство подпорных стенок вдоль дорог в холмистой местности.
- Создание противошумовых экранов.
4. Экология:
- Создание противофильтрационных завес вокруг полигонов промышленных и бытовых отходов, чтобы предотвратить загрязнение грунтовых вод.
- Ограждение загрязненных участков почвы, так называемые «стены в грунте».
5. Временные сооружения:
- Быстрое возведение ограждений для временных строительных площадок.
- Устройство перемычек при строительстве мостовых опор.
Главные преимущества шпунта Ларсена
Популярность шпунта Ларсена обусловлена рядом неоспоримых преимуществ:
Благодаря форме профиля, шпунт обладает очень высоким моментом сопротивления, что позволяет выдерживать значительные нагрузки от грунта и воды.
Замковое соединение обеспечивает высокую степень герметичности стены, что критически важно для работы в обводненных грунтах и при создании гидротехнических сооружений.
Погружение шпунта, обычно с помощью вибромолотов, коперов или методом статического вдавливания — очень быстрый процесс по сравнению с устройством бетонных стен в грунте.
Шпунт Ларсена часто применяется для временных ограждений котлованов. После завершения работ его извлекают, очищают и используют на следующем объекте, что значительно снижает затраты.
Многоразовость, скорость монтажа и демонтажа, сокращение объемов земляных работ и отсутствие необходимости в водоотливе в сухих грунтах делают технологию очень экономичной.
Такие технологии, как статическое вдавливание, позволяют работать в плотной городской застройке без риска повреждения фундаментов соседних зданий.
Стальной шпунт, особенно с защитными покрытиями, например, цинкование, служит десятки лет даже в агрессивных средах.
Заключение
Итак, шпунт Ларсена — это высокотехнологичное, экономичное и надежное решение для создания прочных и герметичных подпорных стен в грунте. Его уникальная конструкция делает его незаменимым инструментом в арсенале современного строителя. Несмотря на простоту самой идеи такая профильная система стала незаменимым инструментом в арсенале строителей для безопасного и эффективного укрепления стенок котлованов, возведения подземных частей зданий, устройства набережных и многие другие объекты.
